AJASTUSE LUKUSTUS FORD 1.0 ECOBOOST / SCTi – PROFESSIONAALNE AJASTUSE JOONDAMISE TÖÖRIISTAKOMPLEKT

Täielik spetsiaalsete tööriistade komplekt, mis on mõeldud 3-silindriliste bensiinimootorite Ford 1.0 EcoBoost / SCTi ajastussüsteemi kontrollimiseks, seadistamiseks ja lukustamiseks.

Komplekt on kavandatud vastama spetsiaalsete hooldustööriistade funktsioonidele, mida kasutatakse nende mootorite ajastusega töötamisel. See sisaldab tööriistu väntvõlli, nukkvõllide, VCT muutuva klapiajastuse rataste, hooratta ja pinguti fikseerimiseks.

See lahendus on mõeldud eelkõige autoremonditöökodadele, mootorihoolduskeskustele ja mehaanikutele, kes teostavad Ford EcoBoost mootorite remonti.

PEAMISED EELISED

• Põhjalik komplekt 1.0 EcoBoost mootorile – võimaldab teostada peamisi toiminguid, mis on vajalikud ajastuskomponentide õigeks fikseerimiseks.

• Nukkvõlli lukustid ja VCT tööriistad – komplekt arvestab muutuva klapiajastusega mootorite eripära.

• Hooratta lukusti – võimaldab hooldusprotseduuride ajal hooratta fikseerida, näiteks väntvõlli rihmaratta poldiga seotud tööde puhul.

• Väntvõlli fikseerimistihvt – kasutatakse vajaliku väntvõlli asendi täpseks määramiseks.

• Komponendid on paigutatud spetsiaalsesse kohvrisse – hõlbustavad komplekti hoiustamist, transporti ja kiiret täielikkuse kontrolli.

• Korduskasutatavad tööriistad – praktiline varustus töökodadele, mis hooldavad regulaarselt Ford sõidukeid 1.0 EcoBoost mootoritega.

KASUTUSALA

Komplekt on ette nähtud 3-silindrilistele bensiinimootoritele Ford 1.0 EcoBoost / 1.0 SCTi EcoBoost. Sellise tööriistapaigutusega komplektide tehnilised allikad viitavad kasutusele muu hulgas mudelites Fiesta, Focus, B-MAX, C-MAX, Grand C-MAX ja EcoSport; laiemad loetelud hõlmavad ka valitud Tourneo/Transit Connect, Transit Courier ja Mondeo versioone.

Kinnitatud mootorikoodide hulka kuuluvad näiteks:

M1JA, M1DA, M1JE, M2DA, M2GA, P4JA, P4JB, SFJA, SFJB, XMJA, XMJB.

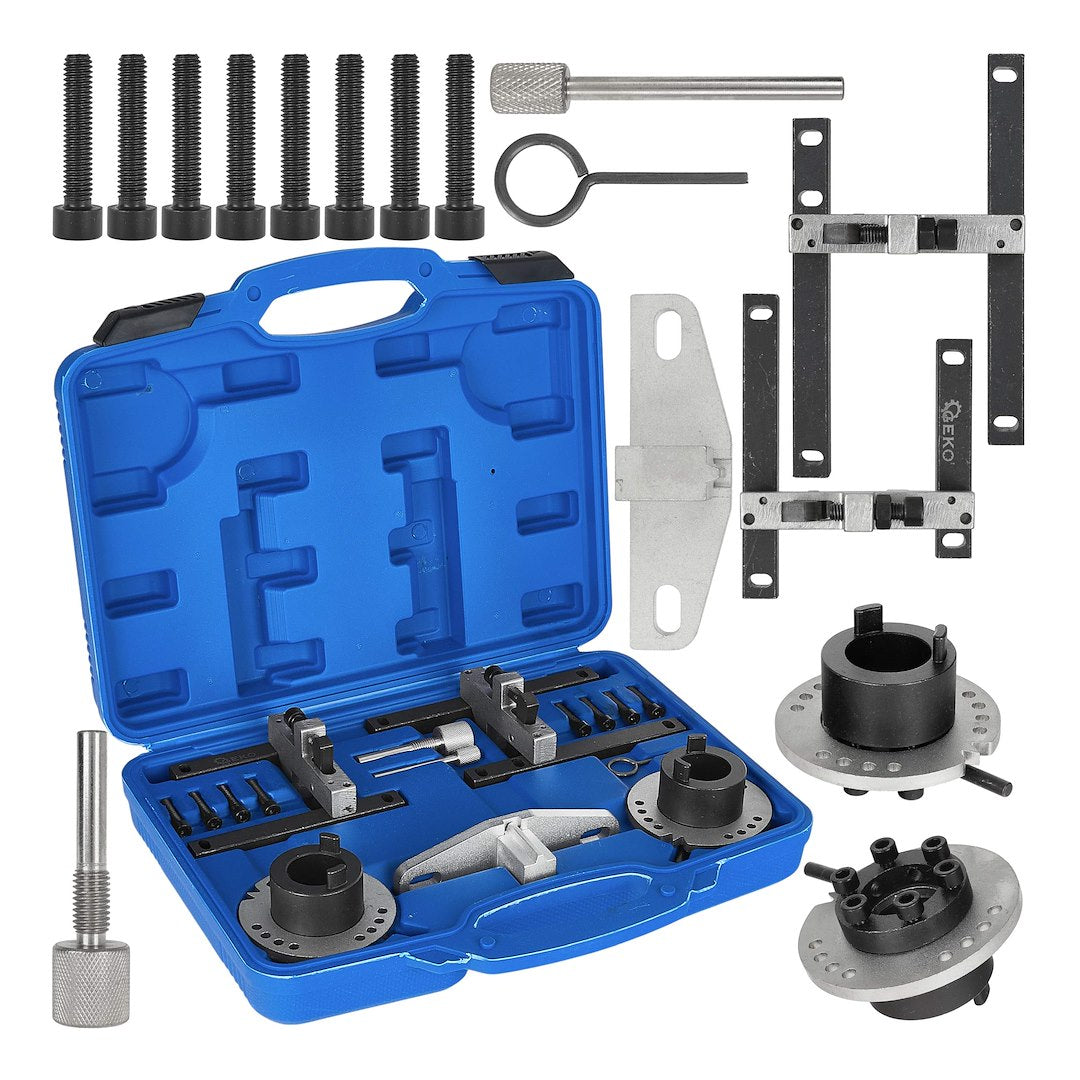

KOMPLEKTI KOMPONENDID JA NENDE FUNKTSIOON

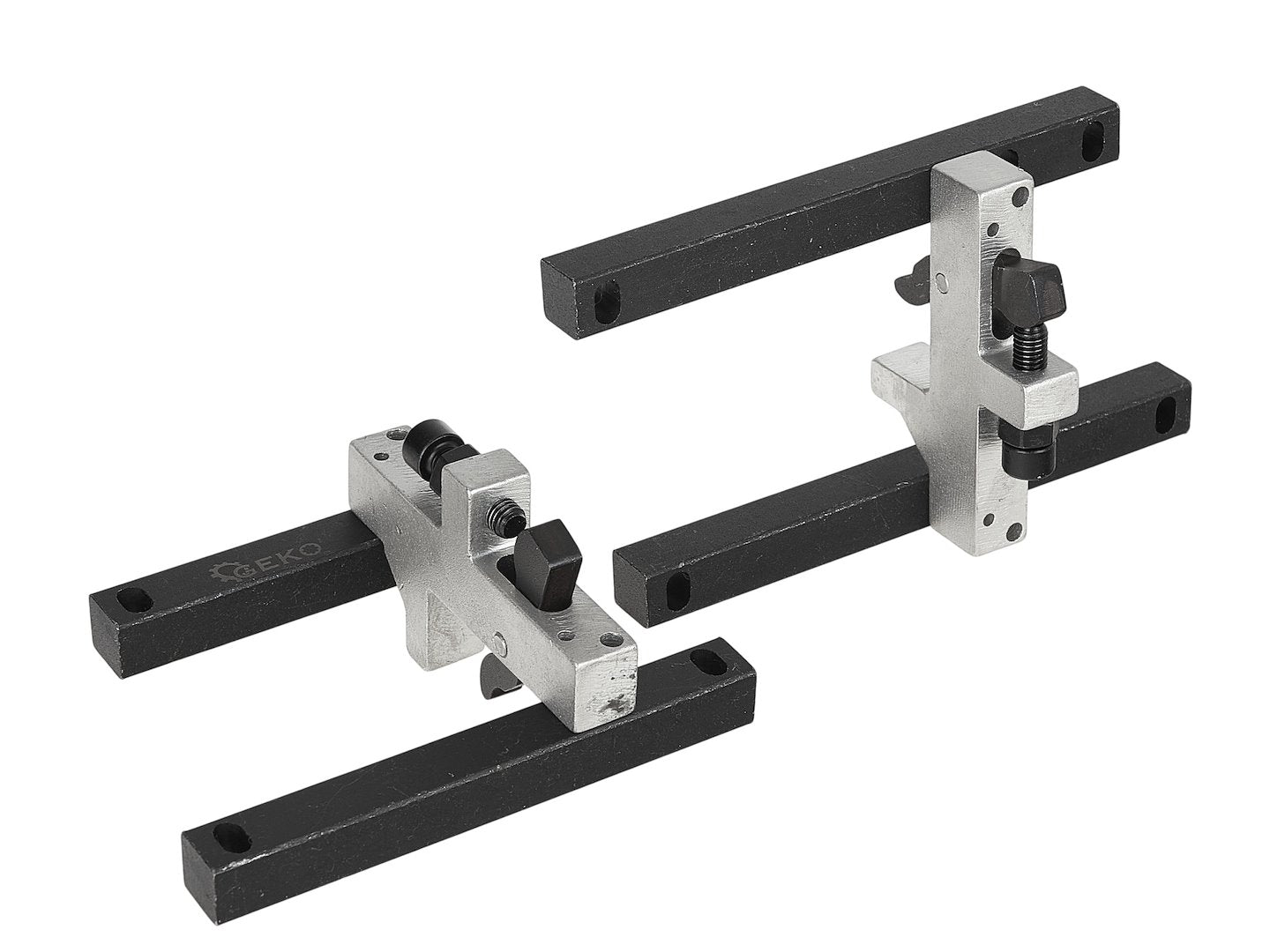

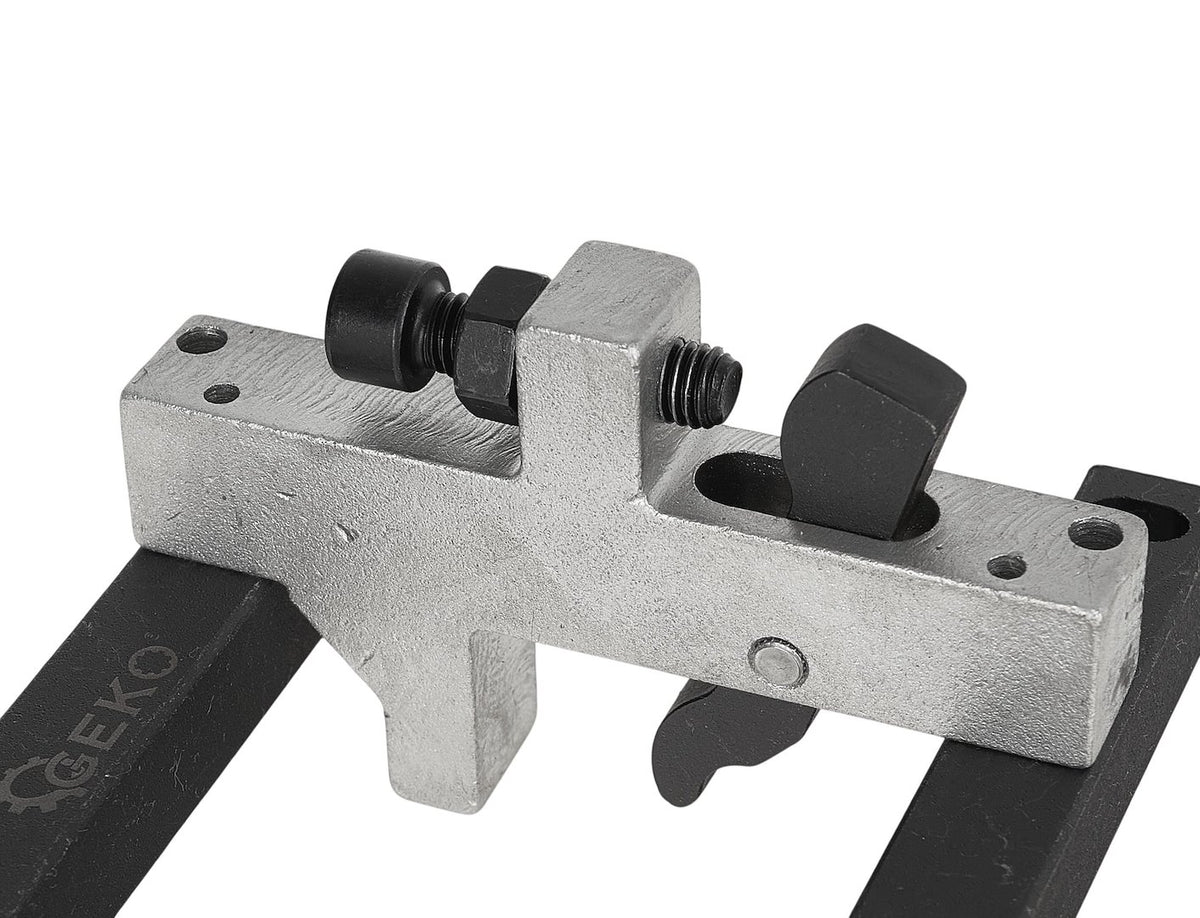

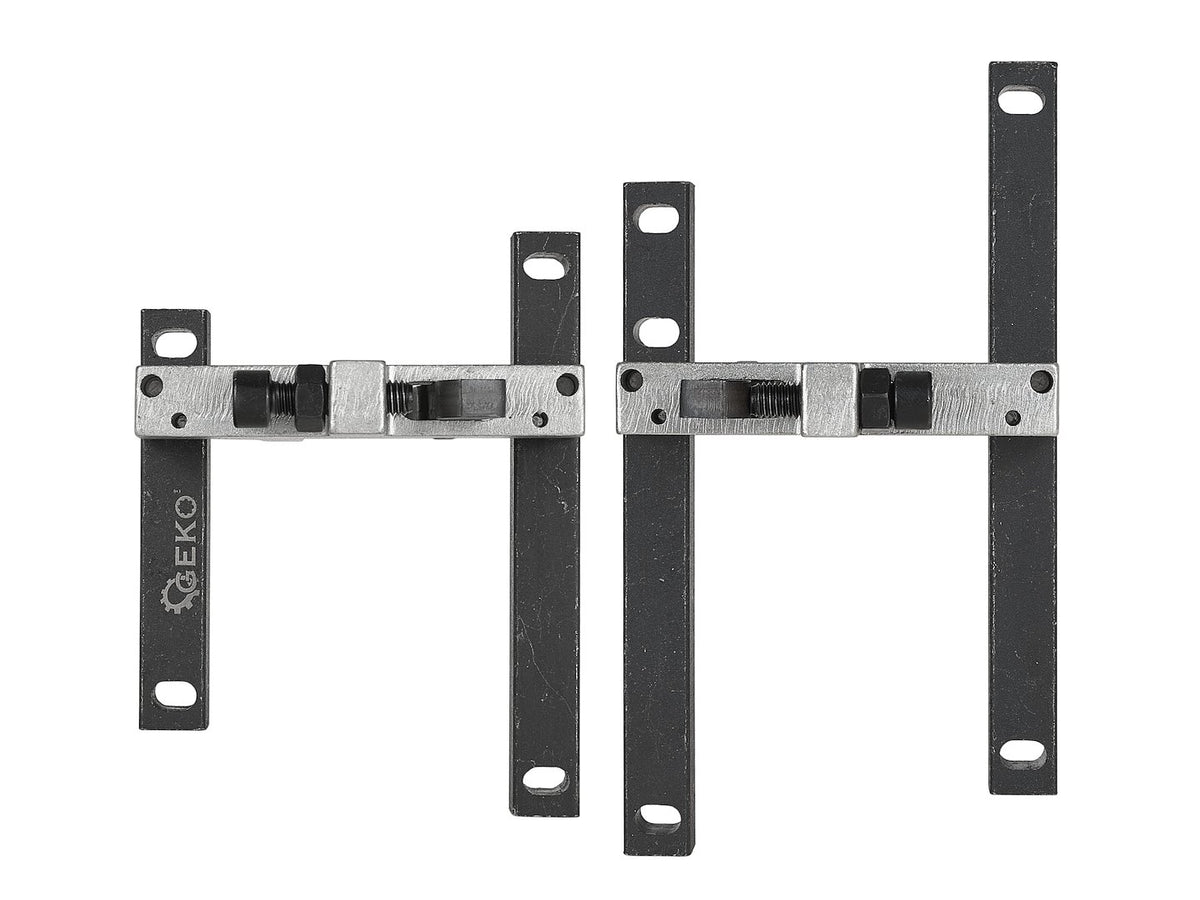

2 tööriista nukkvõllide lukustamiseks/fikseerimiseks
Kasutatakse nukkvõllide õigeks fikseerimiseks ja nende asendi säilitamiseks hooldusprotseduuride ajal. Seda tüüpi komplektides on eraldi elemendid sisselaske- ja väljalaskepoole jaoks.

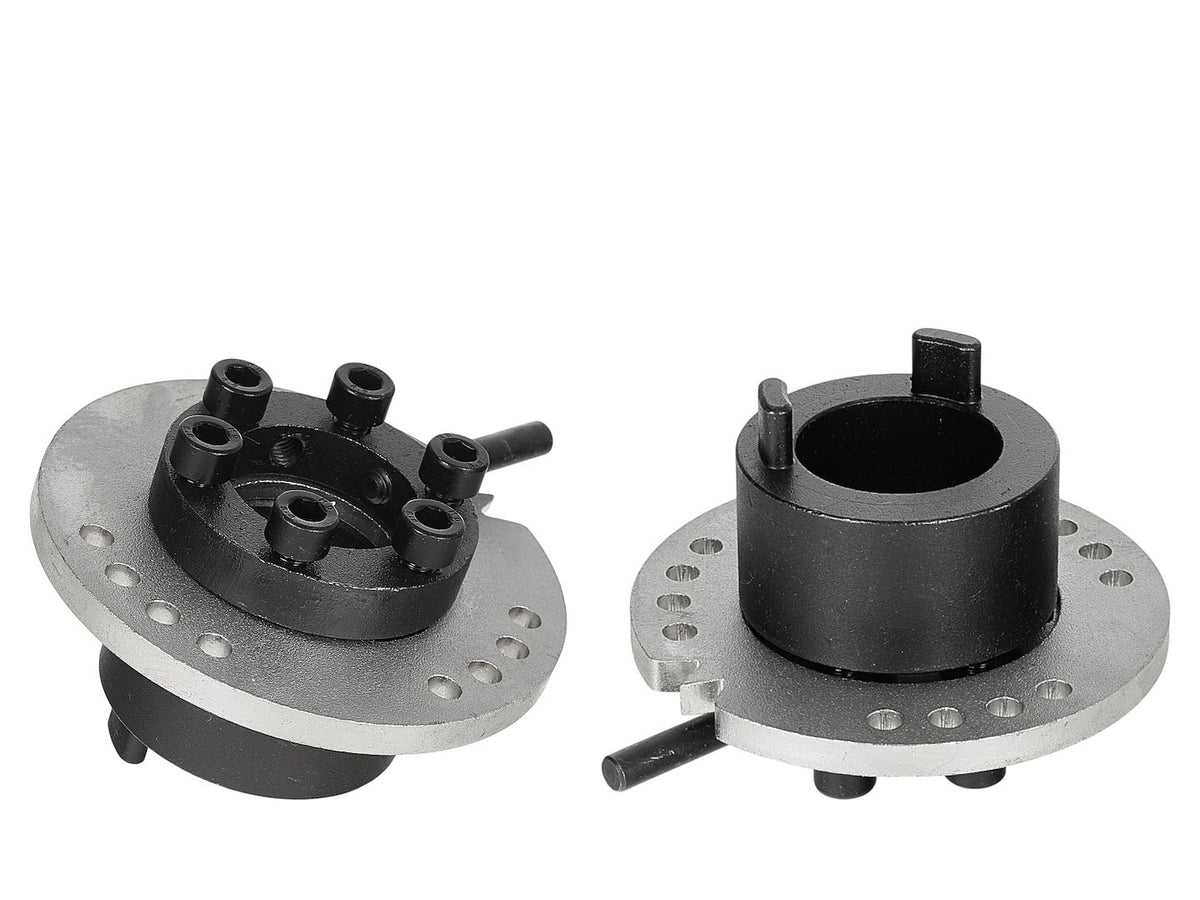

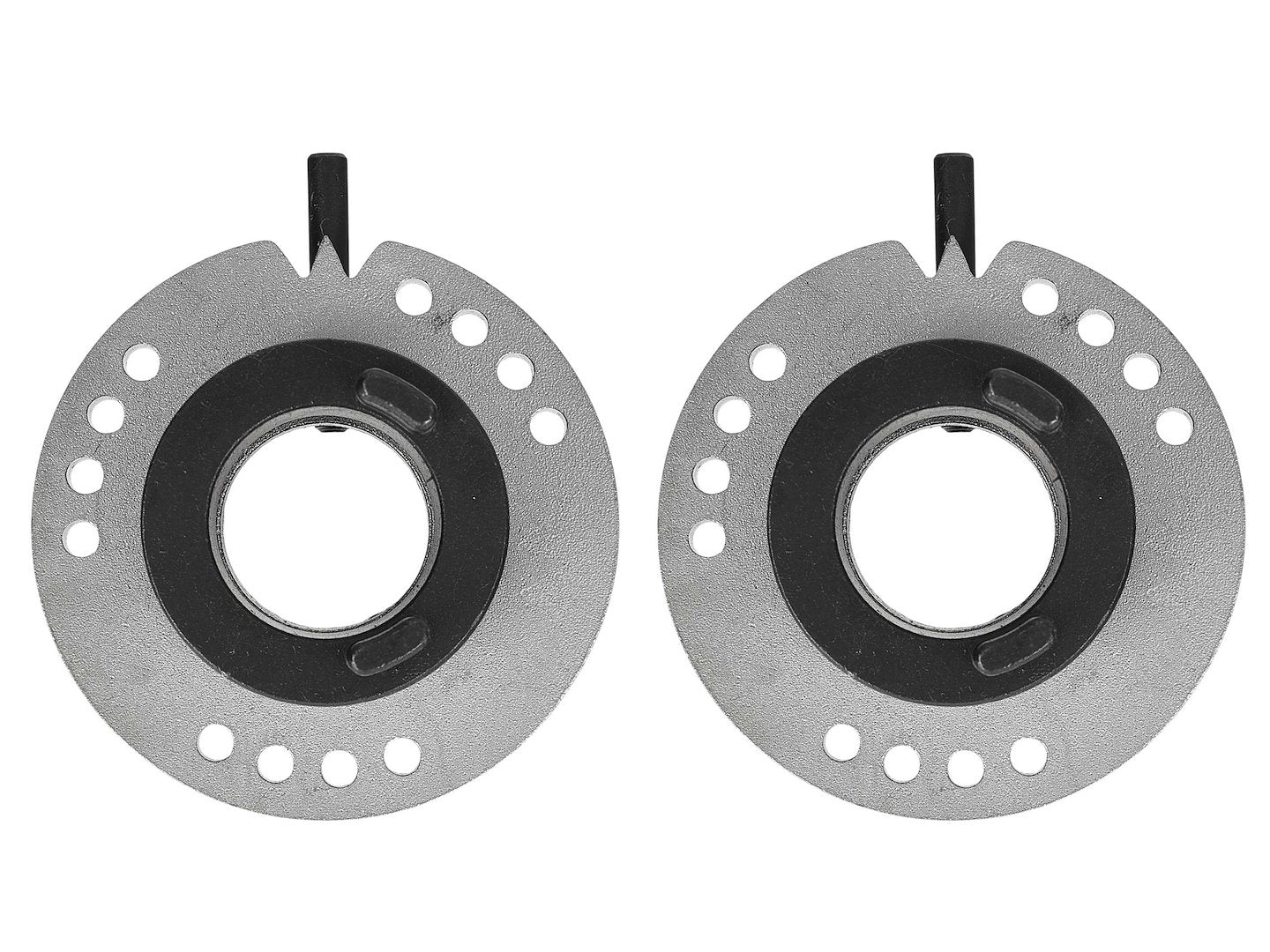

2 tööriista VCT muutuva klapiajastuse rataste positsioneerimiseks
Mõeldud muutuva klapiajastuse süsteemi komponentide õigeks positsioneerimiseks.

Väntvõlli fikseerimistihvt
Mootoriplokil ettenähtud kohta paigaldatuna annab see võrdluspunkti väntvõlli õige asendi määramiseks.

Hooratta lukusti
Tööriist paigaldatakse hooratta piirkonda ja seda kasutatakse hooratta lukustamiseks väntvõlli rihmaratta poldi lahti- ja kinnikeeramisel.

Pinguti lukustustihvt
Kasutatakse pinguti hoidmiseks õiges asendis hooldusprotseduuride ajal.

Tööriist / tihvt väntvõlli rihmaratta positsioneerimiseks
Kasutatakse väntvõlli rihmaratta asendi määramiseks.

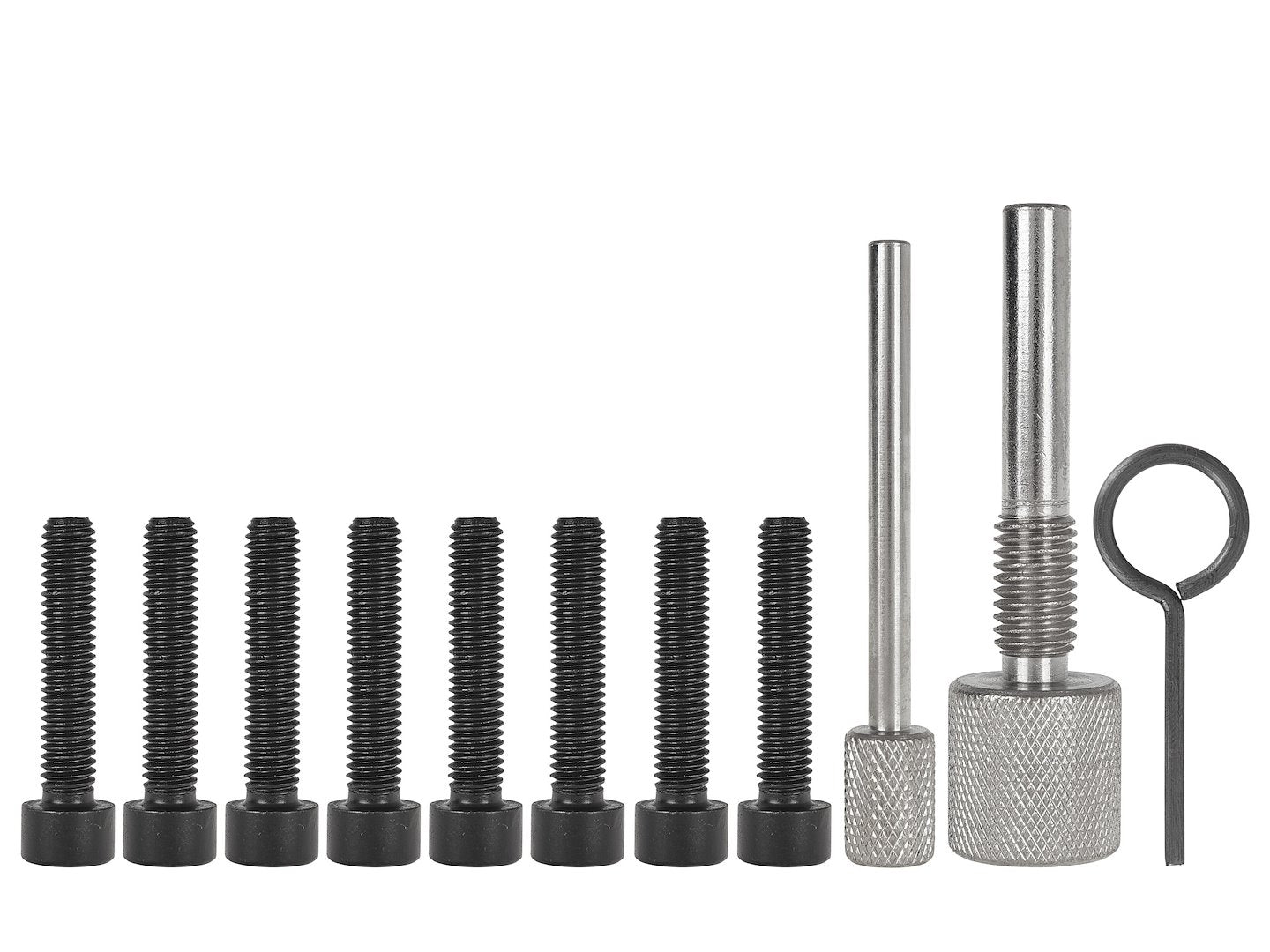

Kinnituskruvid
Komplekt sisaldab täielikku kruvide komplekti, mis on ette nähtud vastavate lukustite kinnitamiseks kasutamise ajal.

PRAKTILISES TÖÖKOJAKOHTVRIS

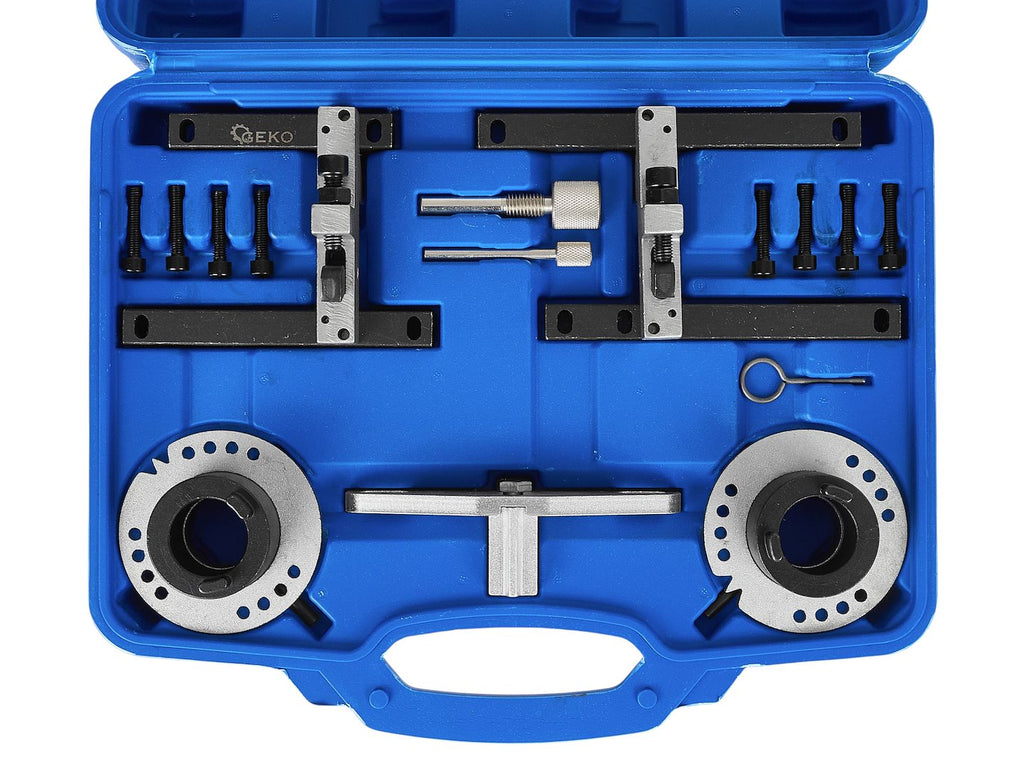

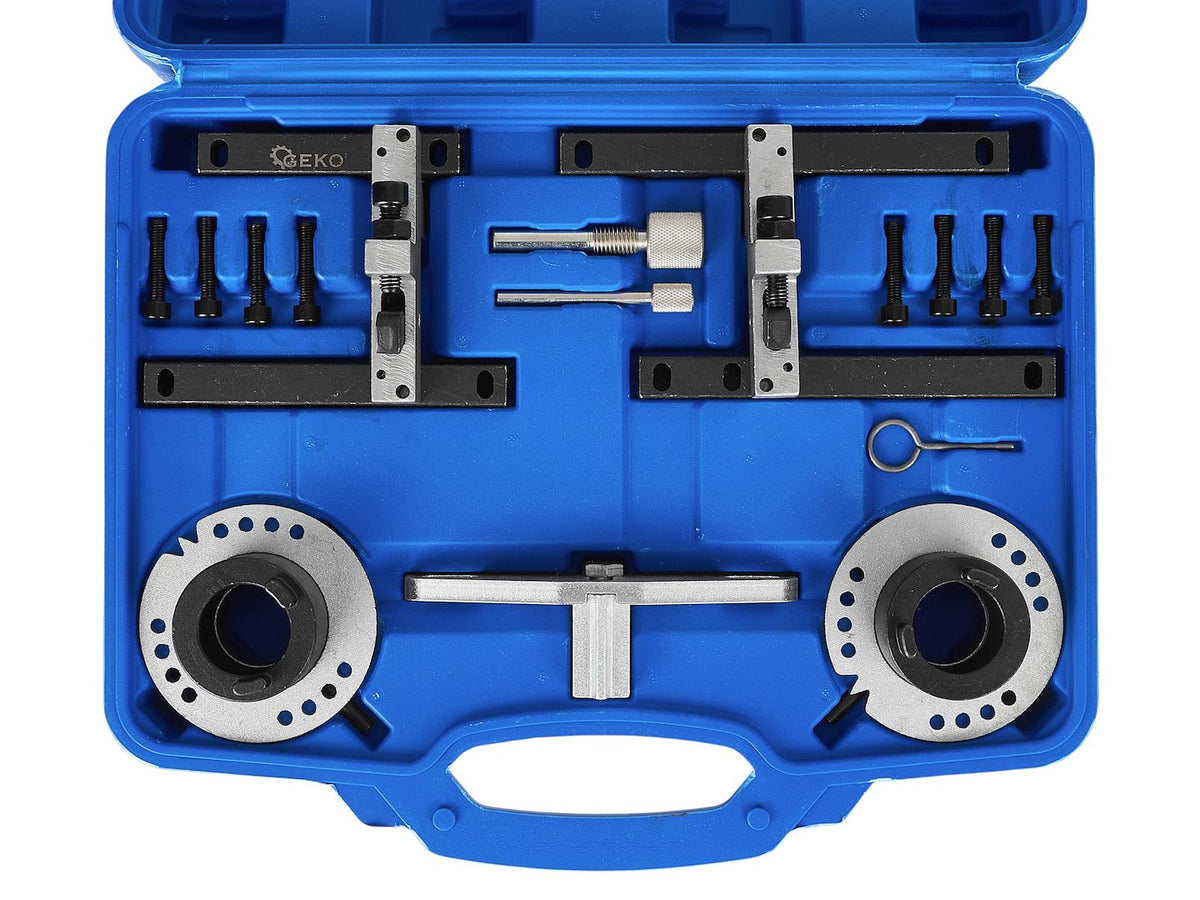

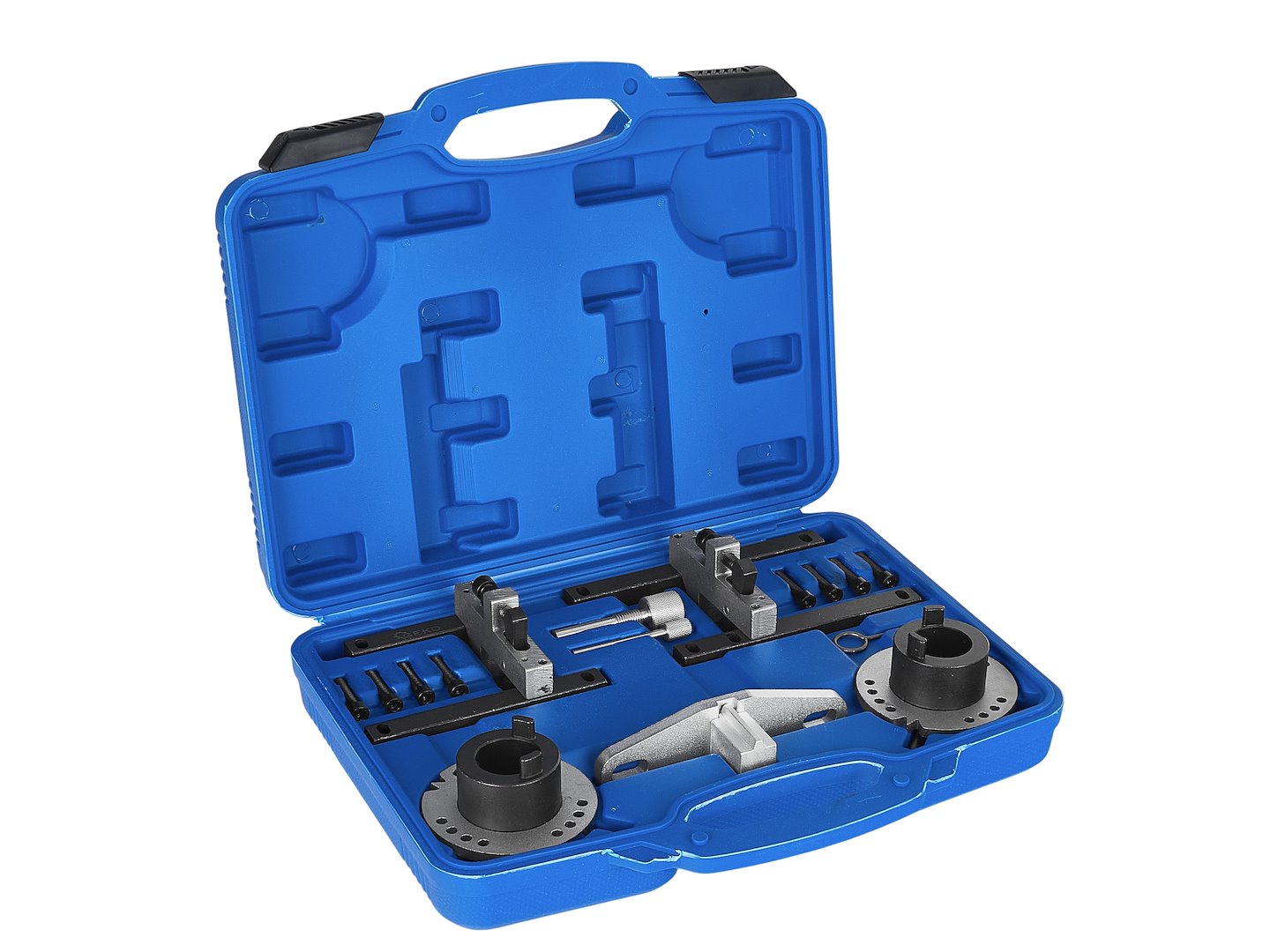

Täielik komplekt tarnitakse jäigas profileeritud transpordikohvris. Igal põhikomponendil on oma koht, mis muudab komplekti lihtsasti hoiustatavaks ja kaasaskantavaks ning võimaldab pärast töö lõpetamist kiirelt kontrollida selle täielikkust.

Üks komplekt koondab kõige olulisemad tööriistad, mis on vajalikud Ford 1.0 EcoBoost / SCTi ajastuse õigeks fikseerimiseks ja lukustamiseks – praktiline valik professionaalsele töökojale ja kogenud mehaanikule.
