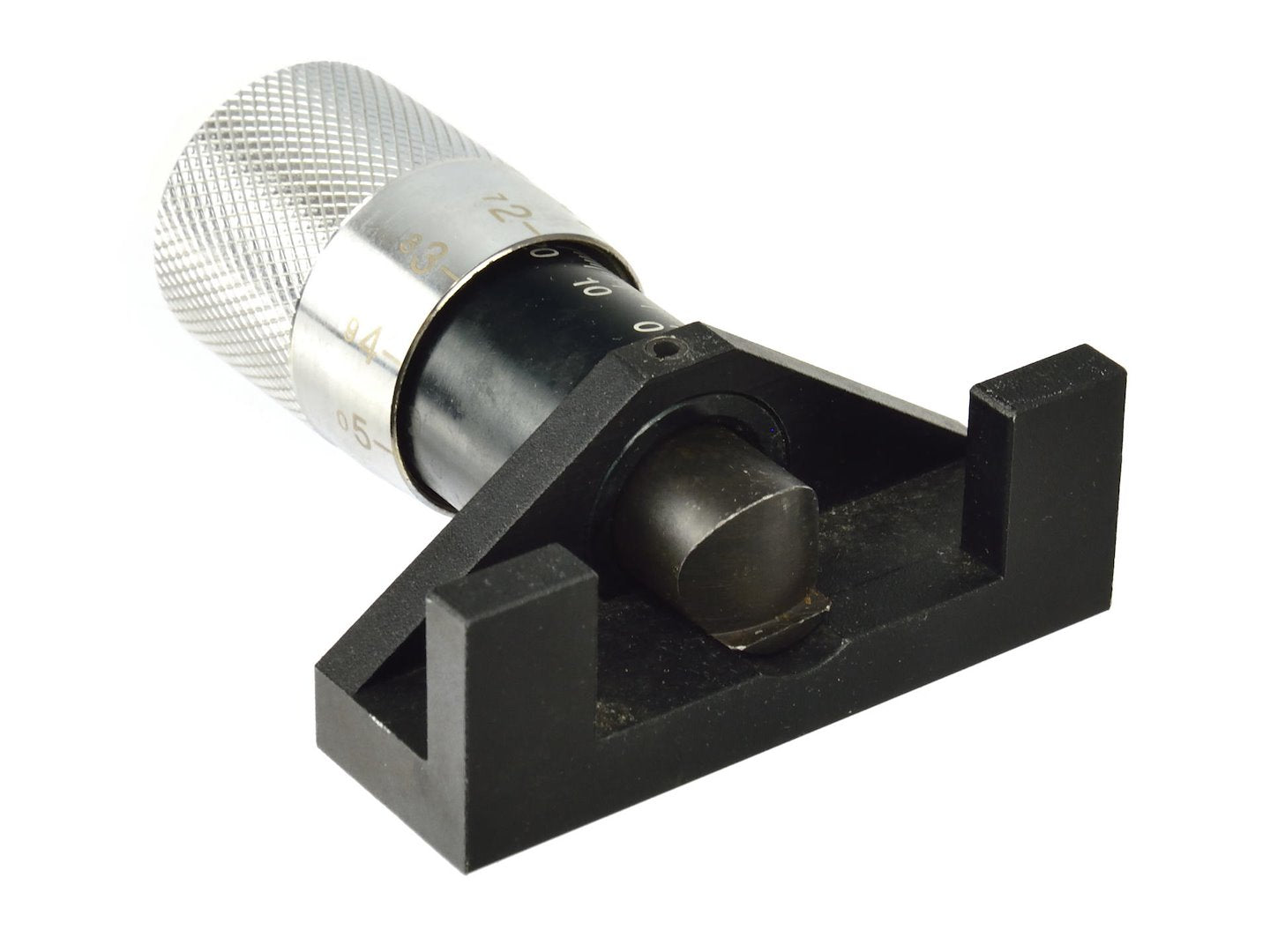

Seade hammasrihma pinge kontrollimiseks

Tööriista kirjeldus:

Tööriista kasutatakse hammasrihma pinge kiireks kontrollimiseks. See on universaalne seade, mis võimaldab mõõta erineva laiuse ja paksusega rihmu, mille puhul on ette antud rihma läbipaine [mm] määratud koormuse [N] all. Sellist teavet annavad sõidukitootjad või see on saadaval erialakirjanduses (nt AUTODATA).

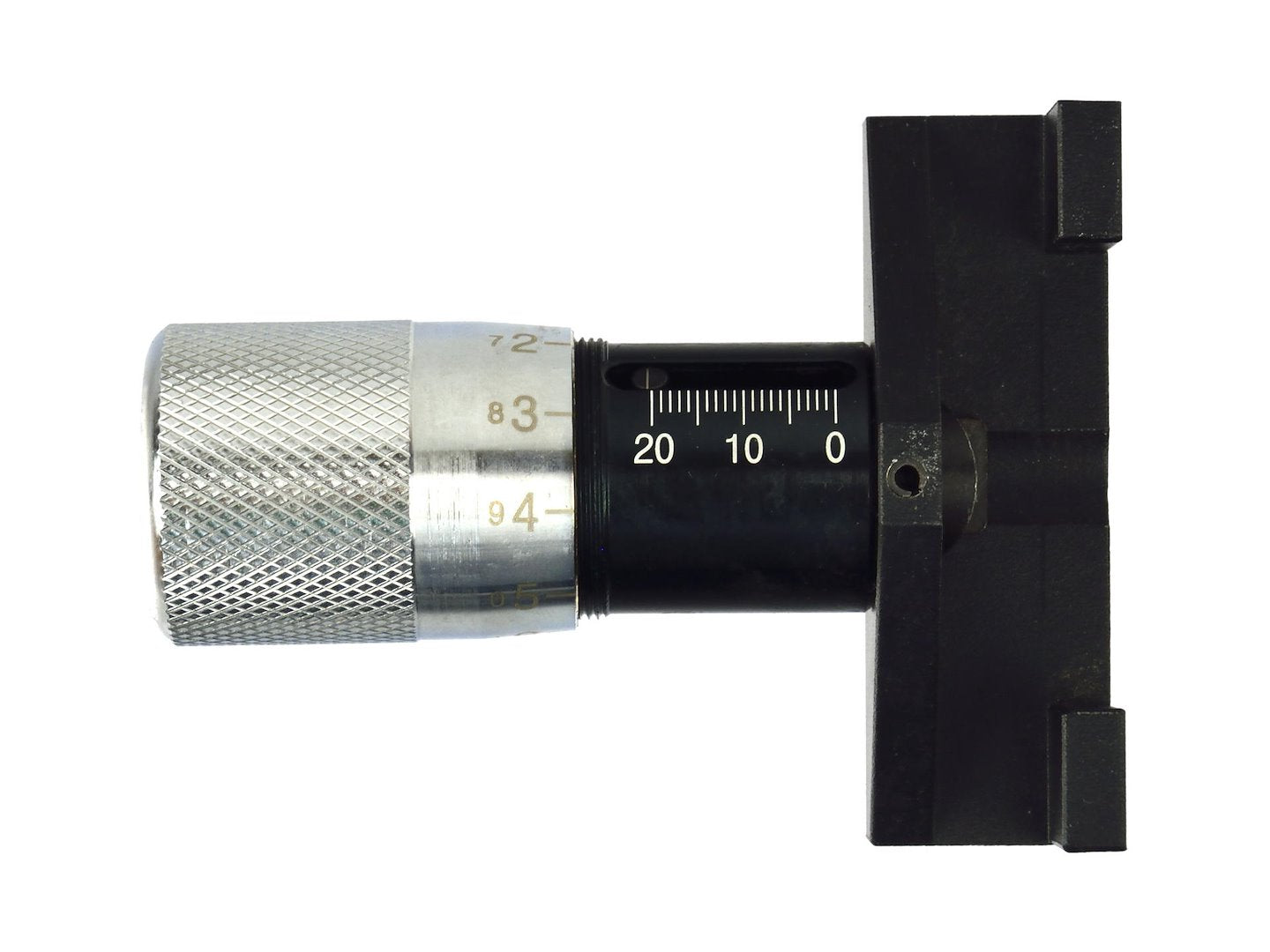

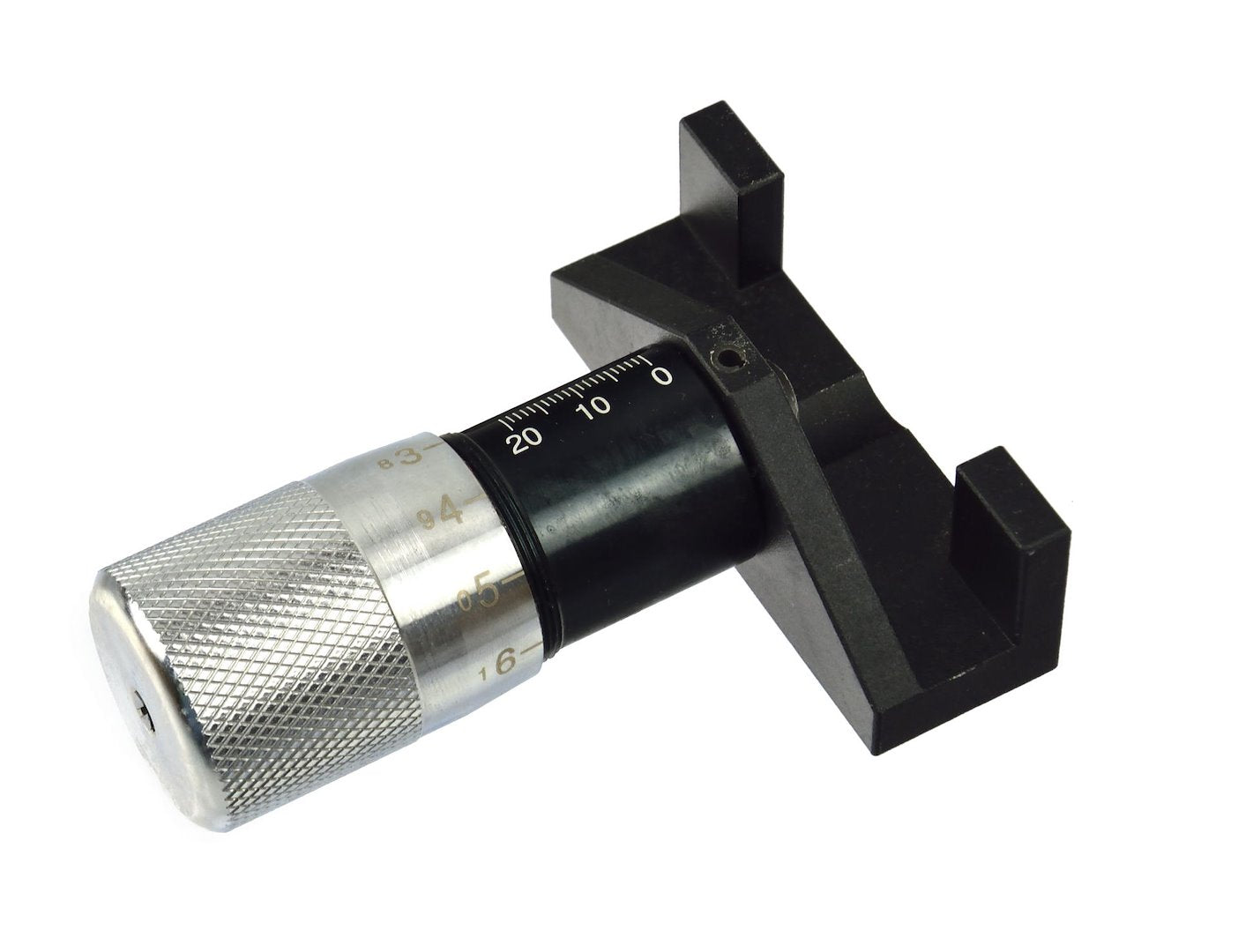

Mõõteseadmel on kaks skaalat: suurem skaala mõõteseadmel vastab suuremale skaalale sihverplaadil ning väiksem skaala mõõteseadmel vastab väiksemale skaalale sihverplaadil.

1. Pöördnuppu kasutatakse soovitud koormuse seadistamiseks; mõõteseadme skaala vastab täisarvulistele ühikutele ja sihverplaadi skaala kümnendmurdudele.

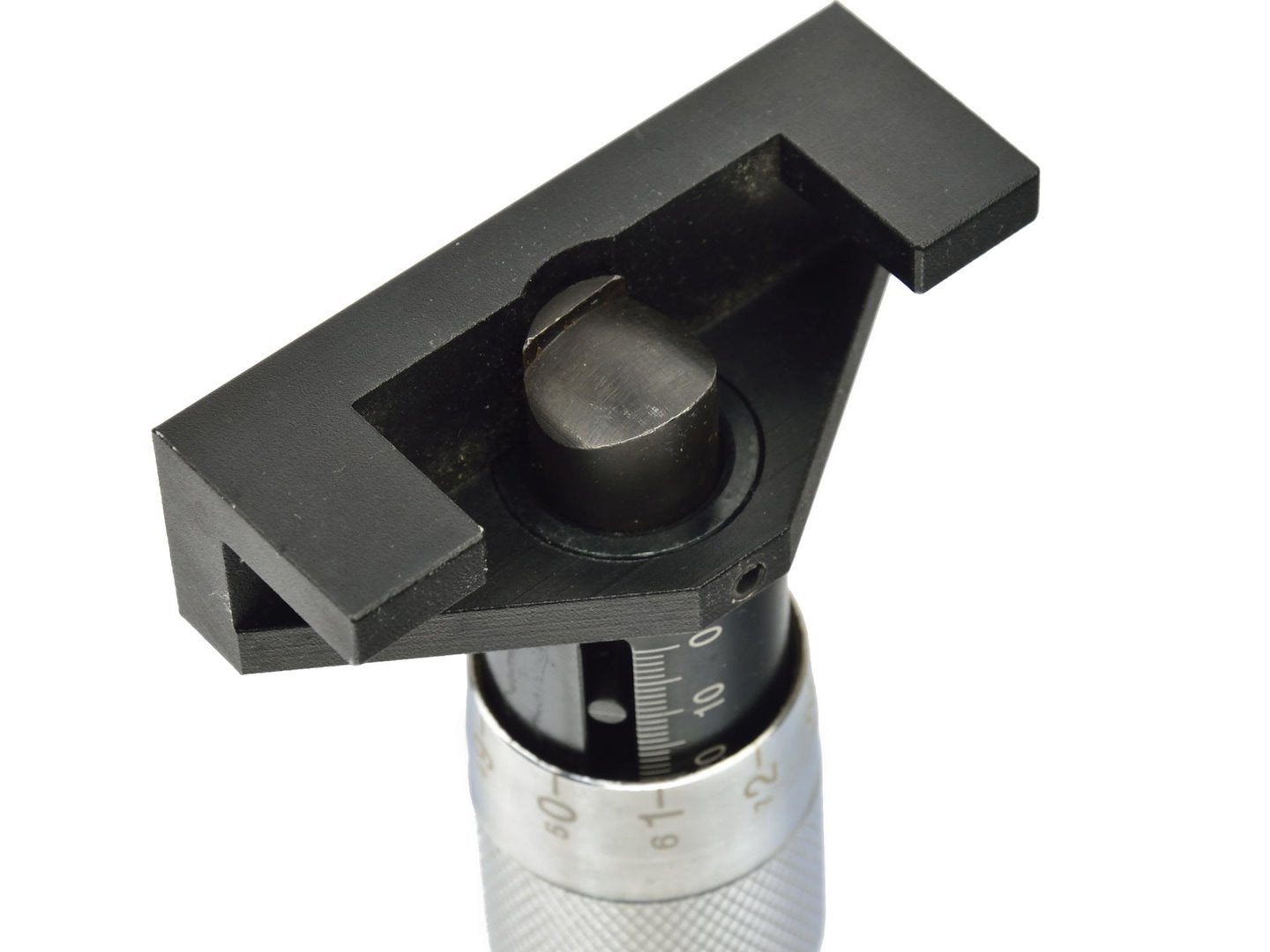

2. Mõõteots.
3. Rihma läbipainde skaala - hetke läbipaine on näidatud liikuva tõukuriga.
