Ülevaade

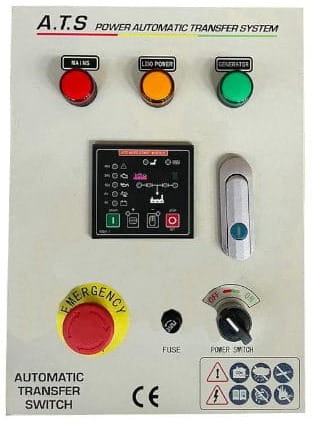

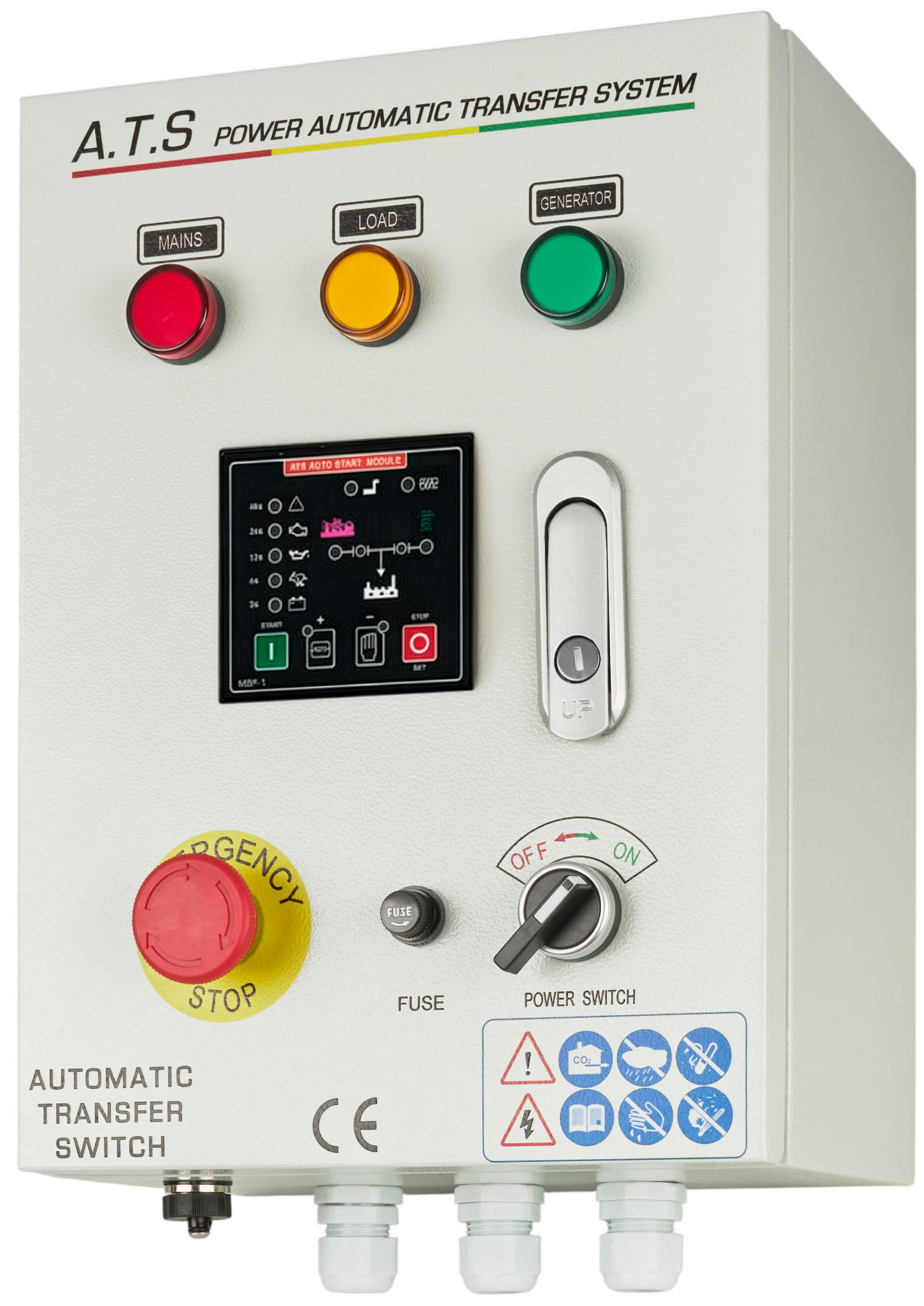

ATS automaatse ümberlülituse juhtseade generaatorile KD154. Võrgutoite katkestuse korral käivitab süsteem generaatorikomplekti automaatselt. Seadistatud soojenemisaja korral soojeneb mootor enne käivitamist automaatselt. Kui generaator käivitub edukalt ja väljundpinge on normaalne, lülitab süsteem koormuse generaatoritoitele. Käivitamise ebaõnnestumisel annab süsteem häire.

Tehnilised andmed

• Toitepinge: DC 8,0–18 V
• Võimsus: 10 W
• Väljundpinge: ühefaasiline AC 220 V / kolmefaasiline AC 380 V
• Õlirelee väljund: DC 12 V, 2 A
• Käivitusrelee väljund: DC 12 V, 2 A
• Eelsoojendusrelee väljund: DC 12 V, 2 A
• ON/OFF ühendus: B
• Töötemperatuur: –20 kuni 50 °C
• Tööniiskus: 20–90%
• Hoiutemperatuur: –30 kuni 70 °C
• Hoiuniiskus: 20–90%
• Kaitseklass: IP41
• Isolatsioonitugevus: AC 1,5 kV / 1 min, 1 mA
• Mõõtmed: 300 × 400 × 200 mm

Kaitsed ja alarmid

• Generaatori sageduskaitse
• Mootori õlirõhukaitse
• Mootori käivitustõrke kaitse
• Mootori seiskamistõrke alarm
• Generaatori väljundpinge puudumise alarm
